1、FCH两联供(地面调温冷暖设备

空调采暖方案：空气源热泵两联供地面辐射冷暖系统。

2.期达到的室内环境效果：

恒温：冬季开启地暖模式，可保证室内20-24℃恒温，夏季开启空调与地暖同时制冷模式，可保证室内 24-28℃恒温。

恒湿：冬季通过地暖升温除湿，夏季通过空调制冷除湿，可保证室内相对湿度60%左右。

恒氧：通过新风设备的配合，可及时将室内污染气体排出室外，同时将室外新鲜空气引进室内，保证室内空气的清新度。

恒洁：通过新风系统的初效过滤和风机盘管内置净化箱有效去除室内外PM2.5，保证室内空气的清洁。

恒静：冬季采暖采用地板辐射采暖，夏季制冷采用地板辐射制冷，同时风机盘管开最小档辅助制冷和除湿，室内无噪音、无吹风感，舒适度较高。

系统优势：

舒适性： 本系统通过对五恒指标的控制，营造了较高舒适度的室内环境。夏季使用21℃以上高温冷冻水进入地暖管中循环，确保房间温度场恒定而不会存在脚冷的感觉，同时避免地面结露。

热舒适性是人体生理和心理相关的主观感觉,舒适性是人体通过自身的热平衡条件和对环境的热感觉经综合判断后得出的主观评价或判断。 ASHRAE55-1992对热舒适所作的定义环境表示满意的意识状态。除了衣着、活动方式等个人因素外,影响人体热平衡从而影响热舒适性的环境因素主要是温度、湿度、气流运动和辐射换热量。

节能性：本系统冬季采用30---32℃以下低温热水采暖，夏季采用 10℃以上高温冷冻水制冷，同时实现了“低温采暖、高温制冷”的节能效果。根据实测数据：100㎡建筑，冬季采暖与夏季制冷月电费可以控制在 350 元。

稳定性：本系统采用本公司与复旦大学研究院联合研发直流变频控制系统，性能稳定，频率响应速度快，制冷和制热出水温度恒定在正负0.2度之间。热泵主机可根据使用侧负荷变化自动迅速调整运行频率进而迅速调整输出功率，可完全去掉目前市场上占用地面很大的缓冲水箱和连接水箱的水泵及各种复杂的管路系统，系统整体简单而稳定性更高。

经济性：本系统在传统的空气源热泵地暖空调两联供基础上仅仅做了控制技术的改进，没有增加任何初始投资，整体经济性较高。

风盘选型：

1.面积粗略选型

1.      换气次数选型

风机盘管选型：风机盘管的选型根据房间的送风量作为选型依据，在不带有地板制冷的情况下，一般取10-15次的换气次数。

1)风机盘管的选择

房间空调面积*单位面积负荷(F1)=房间冷热负荷→风机盘管型号

注意：1.以上系数适用于南京,上海.杭州州.宁波等地,其它不同度的地区要适当调；顶层.西侧.有大面积玻璃的房间要适当放大；

复式住宅、别墅等的挑空客厅或中庭需按形两层面积来计算,并尽量将FCU的位置放在较低的位置；

2）.不建议在厨房房和卫生内安装风口或独立FCU（避免油污，异味，潮湿霉菌）

3）.带卫生间的房屋.与厨房相连的的餐厅可以适当放大,并利用卫生的排风引入房司的部分冷气。

2.冬季采暖热负荷计算：

此处选热指标120W/m2，故冬季采暖热指标;考虑温度修正和融霜

对于一般民用住宅可采用面积热负荷法进行概算。

Q=q*K1*K2

式中：

Q  -- 主机实际制热量 (KW)

q  --机组名义制热量(W)

K1 -- 使用地区空调计算的干球温度，按产品样本选取；

K2-- 融霜系数修正，每小时修正一次0.9.修正两次0.8；

室内采暖单位面积热负荷估算表（q）

故主机名义制热量应该大于:q=Q/K1*K2=9/0.9*0.8=14KW;

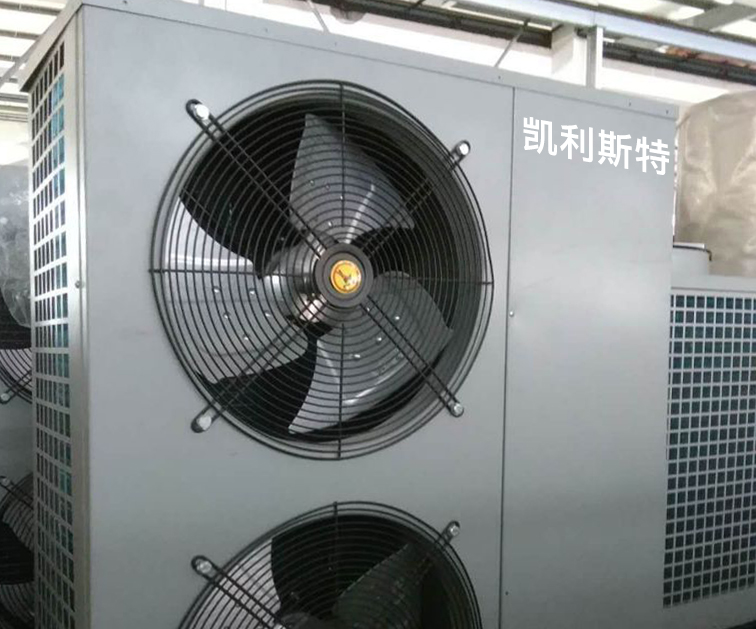

综合冬夏季负荷计算：机组型号为RSV-15A;
