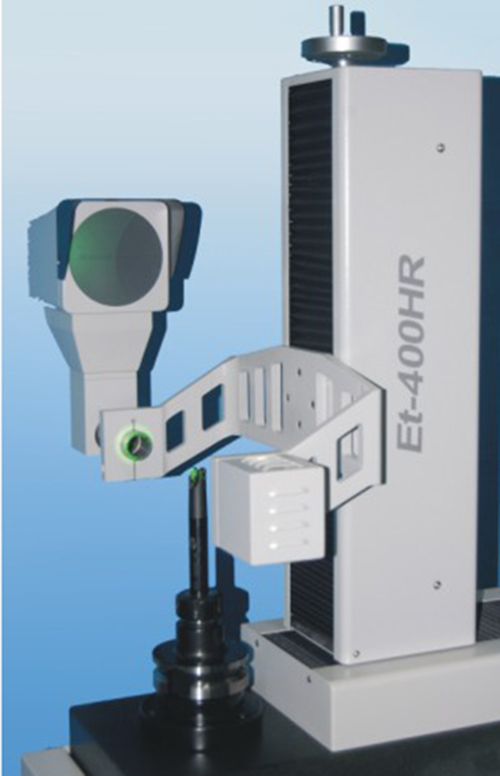

ET-400HR光学投影测刀仪是专为提高CNC加工中心的效率而设计的，主要用用测量数控机床、加工中心及柔制造单元用的刀具切削刃的坐标位置；完善的满足数控机床及加工中心的高效率，高精度和可重复性。具有使用简捷，高度精确的优点，整个对刀过程不需要在CNC机床上进行，有效避免对工件的损坏以及机订对刀的困难和危险。同时ET-400HR>光学投影测刀仪操作起来又精确，简单方便快捷，弥补了用数控机订检测刀具尺寸所存在的严惩不足，充分发挥数控机床的优点，大大提高用户的工作效率。
二、测刀仪系统各部分构成及技术参数
A.使用范围
可用于测量刀具的直径、相对长度、圆弧半径、夹角
适用于测量各种类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等
测量范围：0-400 mm
测量直径：0 －300mm
重复测量精度：±0.003mm
设置精度：≤4 μm
显示精度：0.001mm
同心度：0.004 ㎜
可以互换的主轴内部配件
结构类型：移动立柱
分辨率：0.001mm
示值精度：±( 3+L/200 )
重复精度：0.003mm
立柱和底座：研磨过的花岗石,平面度为2
操作方式：手动移动
传动方式：精密丝杆+线性导轨
示值系统：Easson GS13系列光栅尺
主轴刀套标准锥度：7:24
基本圆锥柄号：BT30/BT40/BT50(任选一根)
可加装过渡套的圆锥柄号：BT30,BT50,HSK
B、显示系统
数值显示：0.001mm光栅尺读数
显示功能：半径/直径，毫米/英寸，绝对值/相对值，X,Y轴座标／极座标
基本功能：清零，赋值，1/2功能
几何测量功能：三点求圆，点测量，两点求距离，两点合成线，两线求交角及交点，四点求交角及交点，线上垂直投点
数据输出：RS-232C数据输出接口，用于连接微型打印机，或连接PC</span>机进行数据输出
误差修正功能：线性误差修正，非线性误差修正
存贮功能：99组刀具基准点管理，10</span>组测量座标
断电记忆功能：即使在断电的情况下，所存入的数据也可保存10年之久
C.光学投影系统
光学放大倍率：20×
投影屏直径：Φ100mm
物方视场：Φ5 mm
光源：DC 12V 3W风冷
电源：AC 220V± 10%，50Hz
温度：0℃-40℃(建议)
湿度：≤90%(建议)
