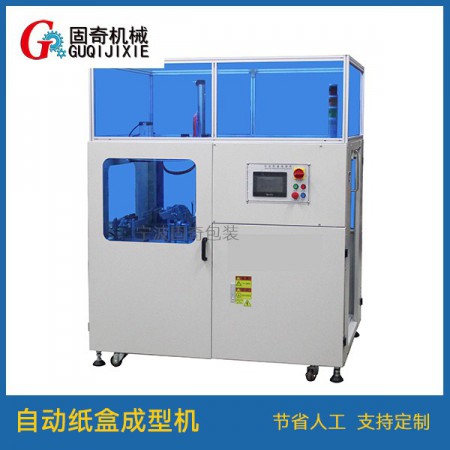

GQZ-01自动纸盒成型机
【产品简介】
自动纸盒成型机是我司根据市场需求自主生产设计，采用气动控制，通过模具自动折盒成型，自动锁住纸板，纸板成型不需要胶带或热熔胶粘合。操作简单，调节方便，稳定耐用。
广泛应用于电器、玩具、食品、服装、汽车用品等行业。
【产品特性】
耐用配件 采用耐用零部件、电器元件及气动元件；
可配套使用、可单机作业也可与自动化包装流水线配套使用；
节省人工，货品包装作业由机器代替人工完成；
非标定制适应纸盒尺寸可按要求制。
【产品参数】
机器型号 |
|
折盒速度 | 15-20pcs/min |
包装范围 | L195-200*W100-110*H25-35mm |
电压、频率 | 220 50HZ 1 Phase |
功 率 | 1KW |
空气消耗量 | 200NL/mm |
必要空气压 | 5-7kg/cm³ |
台面高度 | 900mm |
机器尺寸 | L1750xW1300xH1450mm |
机器重量 | 450kg |
经销价格 | 38000 |
机器型号 | GQZ-02 |
折盒速度 | 15-18pcs/min |
包装范围 | L170-300*W120-200*H35-80mm |
电压、频率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空气消耗量 | 200NL/mm |
必要空气压 | 6-7kg/cm³ |
台面高度 | 900-950mm |
机器尺寸 | L1850*1300*1550mm |
机器重量 | 500kg |
经销价格 | 43000 |
机器型号 | GQZ-03 |
折盒速度 | 13-15pcs/min |
包装范围 | L200-400*W150-300*H40-100mm |
电压、频率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空气消耗量 | 250NL/mm |
必要空气压 | 6-7kg/cm³ |
台面高度 | 900-950mm |
机器尺寸 | L2200xW1400xH1600mm |
机器重量 | 700kg |
经销价格 | 49500 |
机器型号 | GQZ-04 |
折盒速度 | 10-12pcs/min |
包装范围 | L300-500*W200-400*H40-100mm |
电压、频率 | 380 50HZ 3 Phase |
功 率 | 1KW |
空气消耗量 | 300NL/mm |
必要空气压 | 6-7kg/cm³ |
台面高度 | 900-950mm |
机器尺寸 | L2500xW1550xH1650mm |
机器重量 | 850kg |
经销价格 | 58000 |
机器型号 | GQZ-05 |
折盒速度 | 8-10pcs/min |
包装范围 | L350-550*W250-500*H50-110mm |
电压、频率 | 380 50HZ 3 Phase |
功率 | 1KW |
空气消耗量 | 300NL/mm |
必要空气压 | 6-7kg/cm³ |
台面高度 | 900-950mm |
机器尺寸 | L2800xW160xH1600mm |
机器重量 | 850kg |
经销价格 | 66000 |
【机械主要配置】
序号 | 名称 | 品牌 | 数量 | 备注 |
1 | 输送电机 | 中大电机、台邦电机 | 1 | |
2 | 可编程控制器 | 西门子PLC、维控 | 1 | |
3 | 触摸屏 | 维控 | 1 | |
4 | 伺服 | 伟创 | 1 | |
5 | 气缸 | 台湾亚德客 | 10-15 | 根据功能会有增减 |
6 | 电磁阀 | 台湾亚德客 | 8 | |
7 | 继电器 | 和泉 | 6 | 根据功能会有增减 |
8 | 交流接触器 | 施耐德 | 5 | 根据功能会有增减 |
9 | 同步带 | 带钢丝同步带 | 2 | 耐用 |
10 | 开关 | 天逸 | 4 | 根据功能会有增减 |
11 | 过滤器 | 亚德客 | 3 | |
12 | 真空发生器 | 亚德客 | 3-4 | 根据功能会有增减 |
13 | 传感器 | Sick | 3 | |
14 | 磁性开关 | 亚德客 | 2 | 根据功能会有增减 |
15 | 报警器 | 天逸 | 1 | |
16 | 重载胶轮和脚杯 | 4套 | ||
17 | 设备主体材质 | 碳钢烤漆3-4mm厚度 |
使用吸盘采用电动方式升降来吸取彩盒，伺服电机传送至下一工位，通过气缸将纸盒推出出成型，并从纸盒两侧进行折叠，预成型后经过每个位置时首先折叠底面，其次折叠左右两个侧页，使纸盒完全卡合连接牢固。折盒机所有机构均复位，成品盒出料机构将成品纸盒输送到流水线上，稳定耐用。
【零部件、电器元件及气动元件】
【采用独立技术制造，机件性能精密耐用，操作简单，调节方便】
